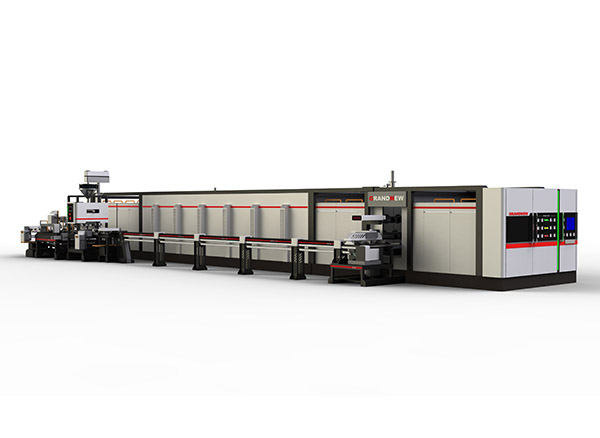

15管還原爐主要用于在氫氣氣氛下將氧化鎢還原成鎢粉。設備為全自動控制。
|
爐子型號 |
GN15R(A) |
|
爐管尺寸 |
124 mm (ID) |
|
加熱區長度 |
7390 mm |
|
冷卻區長度 |
3295 mm |
|
設備重量 |
≈35T |
|
外形尺寸 |
19407×5400×3368 mm |
|
加熱功率 |
460KW |
|
電源 |
380V 三相交流電，50Hz |
|
最高工作溫度 |
1050℃ |
|
爐內舟皿數 |
27*15 pieces |
|
雙層舟皿尺寸 |
上層: 466*91*36 mm |
|
氫氣進氣流量 |
Max. 900 Nm3/h |
|
氫氣進氣壓力 |
0.03-0.08 bar |
|
氮氣進氣壓力 |
3 bar |
|
壓縮空氣進氣壓力 |
6 bar |
|
氫氣露點 |
-60℃ |
|
溫度均勻性 |
同一點溫度波動≤±5℃ |
15根爐管
氣體匯流排：分別設有氫氣和氮氣的主管道。通過玻璃轉子流量計對氣體進行測量并通過電磁閥對氣體進行控制。
|
斷路器 |
施耐德 |
|
小型斷路器 |
|
|
接觸器，接頭 |
|
|
繼電器 |
|
|
控制按鈕 |
|
|
控制開關 |
|
|
LED指示燈 |
|
|
電源 |
|
|
電機斷路器 |
|
|
急停按鈕 |
|
|
伺服電機 |
|
|
控制柜，面板 |
中國供應商 |
|
端子盒 |
|
|
電纜 |
|
|
限位開關 |
|
|
控制變壓器 |
|
|
快熔和快熔環 |
威耐爾 |
|
中間繼電器 |
菲尼克斯 |
|
接近開關 |
圖爾克 |
|
電機和減速機 |
SEW |
|
晶閘管控制器 |
AEG |
|
PLCs |
西門子S7 300加ET200M |
|
工控機 |
西門子 |
|
壓力傳感器 |
E+H |
|
玻璃轉子流量計 |
中國供應商 |
|
警報燈 |
美國供應商 |
|
絲桿，滑塊，導軌 |
中國供應商 |
|
舟皿 |
|
|
發熱體 |
|
|
爐管 |
|
|
保溫材料，耐火磚 |
|
|
氣動元件（控制，執行） |
力士樂 |
注：推舟氣缸為新大公司專利，供應商及相關圖紙均不提供。
質保期為自終驗收協定簽署后一年內。此質保只限于對損壞零件的更換。
以下情況質保無效：
此質保未包括因正常磨損、腐蝕或維護不當而損壞的零件。此質保未包括易損件。如是賣方采購的外購件，質保范圍不超過供應商提供的質保范圍。
包含在供貨范圍內的：
|
零件名稱 |
數量 |
品牌 |
|
發熱體 |
3 |
中國供應商 |
|
高鋁纖維折疊塊 |
1 |
|
|
氟橡膠密封墊(OD170*10) |
3 |
|
|
氟橡膠密封墊(OD160*10) |
3 |
|
|
法蘭密封圈 |
15 |
|
|
防滑橡膠墊 |
4 |
|
|
限位開關 |
4 |
|
|
感應開關 |
4 |
亞德客 |
|
晶閘管控制器 |
1 |
AEG |
|
接近開關 |
2 |
圖爾克 |
|
工具箱 |
1 |
|
未包含在賣方供貨范圍且需由買方在安裝工作開始之前準備好的：
